Circuiti rlc del secondo ordine e reti lti

Prendiamo un circuito dove a t0t_0 viene acceso un generatore di corrente IsI_s:

┌────┬────┬────┐
I_s C_1 L_1 R_1
└────┴────┴────┘

Costruiamo il solito sistema:

{V(t)=VC1(t)=VL1(t)=VR1(t)Is(t)=IC1(t)+IL1(t)+IR1(t)VR1(t)=IR1(t) R1IC1(t)=C1dVC1dt(t)VL1(t)=L1dIL1dt(t)IL1(t0)=0VC1(t0)=0\begin{cases} V(t) = V_{C_1}(t) = V_{L_1}(t) = V_{R_1}(t) \\ I_s(t) = I_{C_1}(t) + I_{L_1}(t) + I_{R_1}(t) \\ V_{R_1}(t) = I_{R_1}(t)\ R_1 \\[3pt] I_{C_1}(t) = C_1 \dv{V_{C_1}}{t}(t) \\[3pt] V_{L_1}(t) = L_1 \dv{I_{L_1}}{t}(t) \\ I_{L_1}(t_0) = 0 \\ V_{C_1}(t_0) = 0 \end{cases}

Otteniamo una equazione differenziale simile a quella vista nelle lezioni precedenti:

{Is(t)=L1 C1 d2IL1dt2(t)+L1R1dIL1dt(t)+IL1(t)IL1(t0)=0dIL1dt(t0)=0\begin{cases} I_s(t) = L_1\ C_1\ \dvn{2}{I_{L_1}}{t}(t) + \frac{L_1}{R_1} \dv{I_{L_1}}{t}(t) + I_{L_1}(t) \\ I_{L_1}(t_0) = 0 \\[3pt] \dv{I_{L_1}}{t}(t_0) = 0 \end{cases}

L’analisi ci dice che la soluzione di un’equazione differenziale non omogenea è uguale alla soluzione dell’equazione omogenea corrispondente più una soluzione particolare:

IL1(t)=IL1(t)H+IL1(t)PI_{L_1}(t) = I_{L_1}(t)^H + I_{L_1}(t)^P

Caso particolare: Is(t)=θ(t)I_s(t) = \theta(t)

Section titled “Caso particolare: Is(t)=θ(t)I_s(t) = \theta(t)Is​(t)=θ(t)”

Per t>t0t > t_0:

{L1 C1 d2IL1dt2(t)+L1R1dIL1dt(t)+IL1(t)=1IL1(t0)=0dIL1dt(t0)=0\begin{cases} L_1\ C_1\ \dvn{2}{I_{L_1}}{t}(t) + \frac{L_1}{R_1} \dv{I_{L_1}}{t}(t) + I_{L_1}(t) = 1 \\ I_{L_1}(t_0) = 0 \\[3pt] \dv{I_{L_1}}{t}(t_0) = 0 \end{cases}

Riprendiamo l’equazione omogenea vista nell’ultima lezione. In tre casi su quattro (escludendo il caso criticamente smorzato, che ha un’espressione leggermente diversa), la soluzione si può scrivere come:

IL1(t)=k1ex1 t+k2ex2 tI_{L_1}(t) = k_1 e^{x_1\ t} + k_2 e^{x_2\ t}

Quindi la soluzione della nostra equazione non omogenea sarà:

{IL1(t)=(k1ex1 t+k2ex2 t+1) θ(t)IL1(t0)=0dIL1dt(t0)=0\begin{cases} I_{L_1}(t) = (k_1 e^{x_1\ t} + k_2 e^{x_2\ t} + 1)\ \theta(t) \\ I_{L_1}(t_0) = 0 \\[3pt] \dv{I_{L_1}}{t}(t_0) = 0 \end{cases}

Per trovare k1k_1 e k2k_2 basta sfruttare le uguaglianze fornite dal problema di Cauchy.

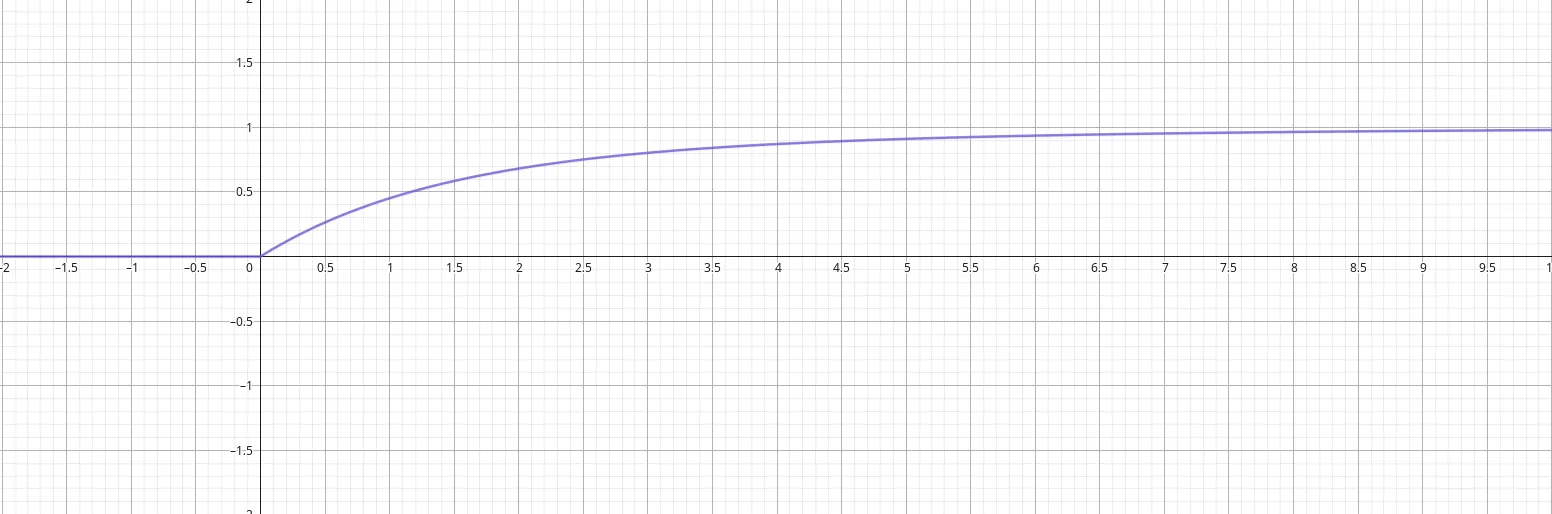

Per x1,x2Rx_1, x_2 \in \R l’andamento della corrente sarà:

Grafico corrente

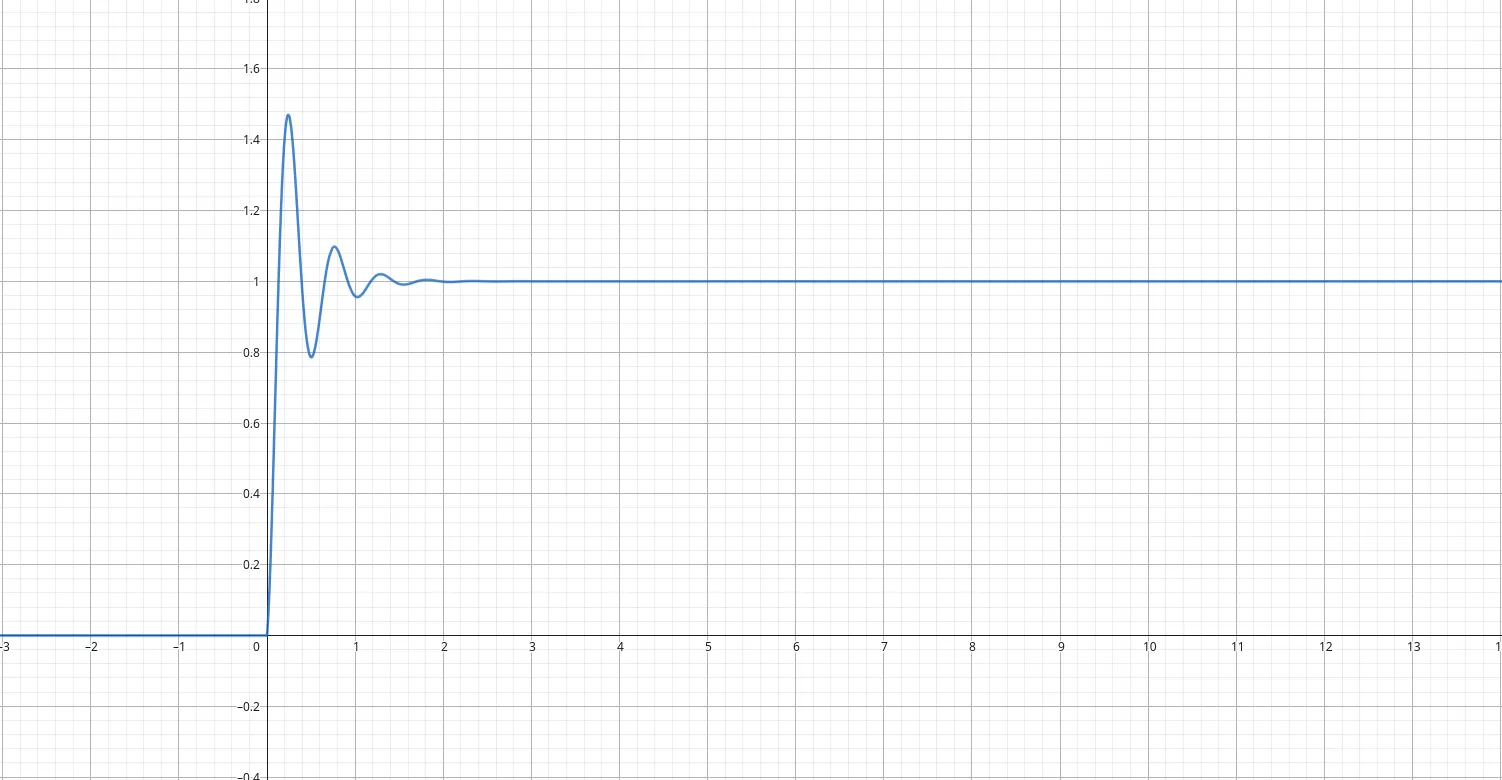

Per x1,x2Cx_1, x_2 \in \C l’andamento della corrente sarà:

Grafico corrente

Data una rete LTI con un ingresso x(t)x(t) e un’uscita y(t)y(t), sarà sempre possibile scrivere un’equazione differenziale di grado nn che mette in relazione le due grandezze. Essa sarà del tipo:

{i=0naidiydti(t)=i=0mbidixdti(t)d0ydt0(t0)=y(t0)=k0dn1ydtn1(t0)=kn1\begin{cases} \sum_{i = 0}^n a_i \dvn{i}{y}{t}(t) = \sum_{i' = 0}^m b_{i'} \dvn{i'}{x}{t}(t) \\[10pt] \dvn{0}{y}{t}(t_0) = y(t_0) = k_0 \\ \vdots \\ \dvn{n - 1}{y}{t}(t_0) = k_{n - 1} \\ \end{cases}
