Metodo di progetto RTL
Section titled “Metodo di progetto RTL”Finora abbiamo visto come costruire diversi circuiti semplici, usando sia il metodo gerarchico sia quello iterativo.
Il problema che rimane è quello di gestire la complessità man mano che il numero di stati aumenta. Ricordiamo che ogni flip flop aggiunto raddoppia il numero degli stati del circuito.
Nonostante i circuiti abbiano migliaia di stati, generalmente questi non partecipano al funzionamento del circuito. Il flusso delle operazioni rimane in gran parte invariato al cambiare dei valori dei registri.
Chiameremo data path la parte circuitale che si occupa di trattare i dati e unità di controllo la parte che si occupa di gestire le operazioni secondo un flusso logico.
Data path
Section titled “Data path”Contiene:
- la parte di calcolo, come circuiti combinatori aritmetici e logici;
- registri e contatori per memorizzare i dati;
- circuiti per spostare i dati da un registro ad un altro e dai registri ai circuiti combinatori;
La sua interfaccia è composta da:
- ingressi di dati;
- uscite di dati;
- segnali di controllo dei vari componenti (init, reset, multiplexer, configurazioni delle reti di calcolo, ecc.);
- segnali di stato dei vari componenti (TC del contatore, carry e overflow, ecc.)
Unità di controllo
Section titled “Unità di controllo”L’unità di controllo è una macchina a stati che esprime la logica di funzionamento del circuito.
Il numero di stati è ridotto (ad esempio si memorizza solo che un contatore ha finito di contare invece che il suo valore).
La sua interfaccia è composta da:
- ingressi di controllo (pulsanti, ecc.);
- uscite di controllo (spie, ecc.);
- segnali di controllo del data path;
- segnali di stato del data path;
Sistema RTL

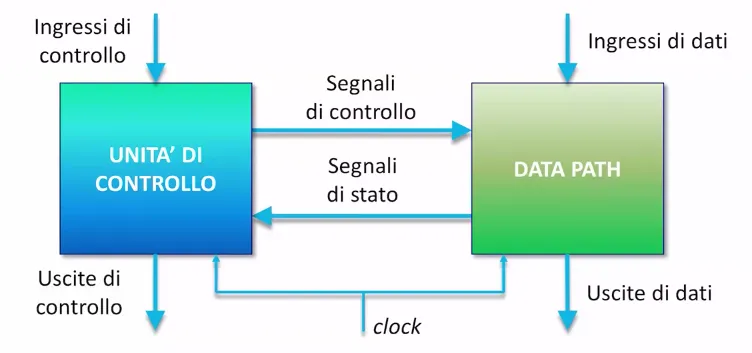

Section titled “Sistema RTL”
Entrambi i blocchi sono sequenziali e sincronizzati dallo stesso clock.
L’arithmetic logic unit è un componente che si trova spesso nel data path. Può essere configurato tramite dei segnali di controllo per eseguire diverse operazioni logiche o aritmetiche.
Di solito viene inserita per condividere l’hardware tra varie operazioni e quindi ottimizzare i costi. Si riduce tuttavia il parallelismo del sistema.
