Espressioni, architettura strutturale e tipi VHDL

Espressioni multiple

entity comb_function is
    port (a, b, c : in bit, z : out bit);
end;

architecture expression of comb_function is
    signal d : bit;
begin
    d <= a and b;
    z <= d or c;
end;

Il segnale d funziona da connessione tra la prima espressione e la seconda. L’ordine delle espressioni non ha rilevanza. Infatti nell’implementazione hardware tutto succede allo stesso momento.

Ritardi

L’operatore after, seguito da una misura di tempo, si usa nel testbench per specificare il tempo da aspettare durante la simulazione dopo il quale il valore di un ingresso cambia.

Se non viene specificato, VHDL assume comunque un ritardo infinitesimale detto $\delta$ -time.

Architettura strutturale

Costruiamo un sommatore a 4 bit.

Definiamo l’entità full_adder:

entity full_adder is
    port (
        a, b, cin : in bit;
        s, cout : out bit;
    );
end;

architecture equazioni of full_adder is
begin
    s <= a xor b xor cin;
    cout <= (a and b) or (a and cin) or (b and cin);
end;

Per il sommatore completo, dobbiamo definire un’interfaccia con segnali multibit. VHDL supporta la definizione di array di valori usando il tipo bit_vector.

entity Adder4 is
    port (
        A, B : in bit_vector(3 downto 0);
        cin : in bit;
        S : out bit_vector(3 downto 0);
        cout : out bit;
    );
end;

Costruiamo il sommatore mettendo assieme 4 full_adder:

architecture strutturale of Adder4 is
    -- Non serve che l'indice parta da 0. In questo caso fa riferimento al
    -- full_adder corrispettivo.
    signal C : bit_vector(3 downto 1);
begin
    -- Creiamo un'istanza per ogni full_adder.
    FA0: full_adder port map (A(0), B(0), cin, S(0), C(1));
    FA1: full_adder port map (A(1), B(1), C(1), S(1), C(2));
    FA2: full_adder port map (A(2), B(2), C(2), S(2), C(3));
    FA3: full_adder port map (A(3), B(3), C(3), S(3), cout);
end;

Modi dei segnali

Abbiamo visto che i segnali possono essere di ingresso o di uscita.

I segnali d’ingresso (in) possono essere soltanto letti e quindi possono comparire soltanto a destra del segno <=.

I segnali d’uscita (out) possono essere soltanto scritti e quindi possono comparire soltanto a sinistra del <=. Solo un’espressione alla volta può assegnare ad un segnale in uscita, altrimenti si generano dei conflitti.

I segnali d’uscita possono essere anche letti, ma devono essere dichiarati come buffer invece che out. In questo caso possono comparire a sinistra (solo una volta) o a destra dell’assegnazione.

I segnali interni si comportano sempre come buffer.

I segnali inout sono segnali che dal punto di vista del componente si comportano come buffer, ma possono essere scritti e letti anche dall’esterno. Quindi essi possono apparire a sinistra dell’assegnazione in più espressioni.

Normalmente questi segnali si usano per implementare bus dove più periferiche possono condividere la linea.

Parametri (generic)

Spesso è utile parametrizzare un componente, in modo da scriverne la definizione solo una volta.

-- Porta and con ritardo parametrizzato e default.
entity And2 is
    generic (delay : time := 5ns);
    port (x, y : in bit; z : out bit);
end;

architecture ex2 of And2 is
begin
    z <= x and y after delay;
end;

Costanti

Le constanti si usano per definire valori simbolici da usare nel resto del codice. Servono ad evitare duplicazioni e ‘numeri magici’.

entity display_example is
    port (
        ingresso : in integer;
        uscita : out bit_vector(6 downto 0)
    );
end;

architecture equazioni of display_example is
    constant segmenti : integer := 7;
    constant cinque : bit_vector(segmenti - 1 downto 0) := "1101101";
begin
    uscita <= cinque when ingresso = 5 else
              "0000000";
end;

Tipi

Ogni segnale deve avere un tipo. Abbiamo visto bit che rappresenta un semplice bit di valori 0 e 1.

bit_vector rappresenta un array di bit.

downto rappresenta l’ordinamento dei bit, dove:

architecture ex of example is
    signal b : in bit_vector(3 downto 0);
begin
    b <= "1100";
end

b(3) e b(2) hanno valore 1 e b(1) e b(0) hanno valore 0.

to è l’ordinamento contrario dove b(3) e b(2) avrebbero ottenuto i valori 0 e b(1) e b(0) i valori 1.

Di solito si usa downto perché è il più intuitivo.

Altri tipi che abbiamo visto sono integer e time.

Tipi complessi

VHDL permette di definire nuovi tipi attraverso alias, enumerazioni, array e record:

type word is bit_vector(15 downto 0);

Altri tipi compositi si definiscono nei seguenti modi:

-- enum
type hex_digit is ('0', '1', '2', '3', '4', '5', '6', '7', '8', '9', 'A', 'B', 'C', 'D', 'E', 'F');

-- array
type my_word is array (15 downto 0) of hex_digit;

-- struct
type packet is record
    RISE_TIME : time;
    FALL_TIME : time;
    SIZE : integer range 0 to 200;
    DATA : bit_vector (15 downto 0);
end;

`std_logic`

Il tipo std_logic è un tipo standardizzato (libreria standard 1164 della IEEE) che sostituisce bit con una versione più realistica:

valore	significato
`U`	Segnale non definito (non è mai stato assegnato un valore)
`X`	Segnale sconosciuto (valore non determinabile)
`0`	0 logico
`1`	1 logico
`Z`	Alta impedenza (utile su segnali `inout`)
`W`	Segnale debole (valore non determinabile)
`L`	Segnale debole che dovrebbe andare a 0
`H`	Segnale debole che dovrebbe andare a 1
`-`	Indifferente (don’t care)

library ieee;
use ieee.std_logic_1164.all;

entity decoder is
    port (
        i : in std_logic_vector(1 downto 0);
        o : out std_logic_vector(3 downto 0);
    );
end;

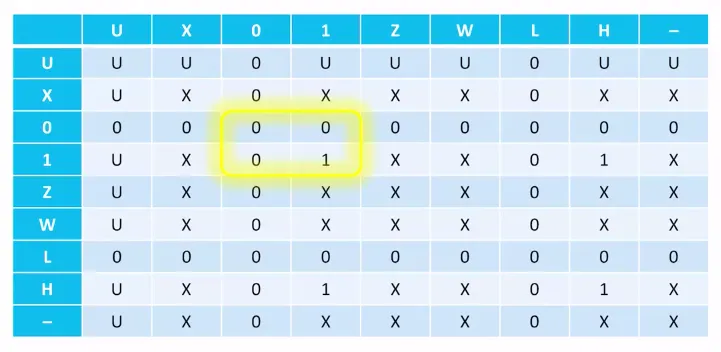

Esempio: tabella di verità di and:

Tabella verità di and con std_logic

Espressioni condizionate

In un’espressione non si può usare lo statement if. In VHDL ci sono 2 tipi di operatori:

Assegnazione condizionata:

architecture with_condition of decoder is
begin
    o <= "0001" when i = "00" else
         "0010" when i = "01" else
         "0100" when i = "10" else
         "1000" when i = "11" else
         "XXXX";
end;

Assegnazione selezionata:

architecture with_select of decoder is
begin
    with i select
    o <= "0001" when "00",
        "0010" when "01",
        "0100" when "10",
        "1000" when "11",
        "XXXX" when others;
end;

Utile perchè si possono guardare condizioni su segnali diversi, aggregandoli.
