Livelli logici, implicanti e mappe di Karnaugh

Sintesi a 2 livelli

Prima che ogni porta logica abbia un output stabile, i suoi ingressi devono dare un output stabile. Più è lunga la sequenza di porte che un segnale deve attraversare, minori saranno le prestazioni del circuito.

Chiamiamo livello il numero massimo di porte logiche attraversate dall’ingresso all’uscita di un circuito. Di solito non si contano le porte NOT perché nei circuiti reali si ottengono quasi sempre sia l’output da definizione, sia la sua forma negata.

In questo corso ci concentreremo su espressioni a 2 livelli. Un’espressione a 2 livelli deve essere necessariamente una somma di prodotti o un prodotto di somme (altrimenti si potrebbe unificare tutto in un solo livello).

Letterale: un letterale è una variabile in forma affermata o negata, quindi la funzione $f(a, b, c) = a'b' + a'c' + ac$ ha 3 variabili e 6 letterali.

La complessità di un’espressione si misura dal suo numero di letterali. Ogni letterale diventa l’ingresso di una porta logica, quindi si può avere un’idea della dimensione del circuito.

• Prodotto fondamentale (minterm): prodotto in cui ogni variabile appare una ed una sola volta come letterale;
• Somma fondamentale (maxterm): somma in cui ogni variabile appare una ed una sola volta come letterale;

Nella tabella della verità ogni riga corrisponde a un minterm (o maxterm). Le forme canoniche di una funzione si esprimono attraverso minterm e maxterm:

• la SOP è la somma dei minterm presi nelle righe dove $f(\mathbf{x}) = 1$;
• il POS è il prodotto dei maxterm presi nelle righe dove $f(\mathbf{x}) = 0$;

Note

Minterm e maxterm possono fornire risultati ridondanti. Quindi semplificare un circuito significa trovare un modo di esprimere la funzione usando espressioni che contengono meno letterali.

Implicante

Siano $f$ e $g$ funzioni di $n$ variabili. Si definisce $g$ un implicante di $f$ se per qualunque assegnamento $(\mathbf{x})$:

• se $g(\mathbf{x}) = 1$ allora $f(\mathbf{x}) = 1$;
• se $g(\mathbf{x}) = 0$ allora il valore di $f$ può essere indifferentemente $0$ o $1$;

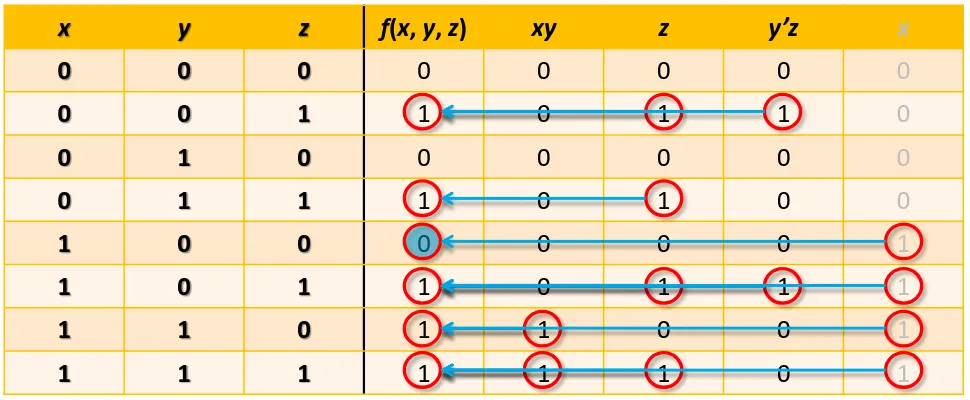

Un implicante rappresenta una parte (o talvolta tutti) degli $1$ di una funzione. Se una funzione ha output $1$, allora deve esserci un implicante che fornisce quell’output. Diversi implicanti possono anche sovrapporsi, il risultato non cambia.

In una SOP, la funzione può essere sempre riscritta come somma di opportuni implicanti (lo stesso vale per la POS, ma bisogna considerare un tipo di implicanti diverso, che annullino $f(\mathbf{x})$).

Come trovare gli implicanti di una funzione

1. Si considerano i minterm: i minterm sono implicanti che coprono soltanto un $1$ della funzione.
2. Usando le proprietà dell’algebra booleana, si raggruppano i minterm in modo da formare termini più ampi (con meno letterali).

Esempio: il multiplexer è un circuito che restituisce il valore della variabile $a$ o $b$ a seconda del valore della variabile $s$.

Si osservi come la forma canonica è stata semplificata sfruttando la proprietà dell’adiacenza.

Note

Dato che il multiplexer viene usato molto spesso, gli viene dedicato un simbolo apposito (il trapezio in basso a destra).

Mappa di Karnaugh

Codice Gray

Il codice Gray è un metodo di disporre le righe di una tabella logica che non segue il normale ordine crescente dei numeri binari, ma dispone le righe in modo che tra una e la successiva cambi solo il valore di una variabile.

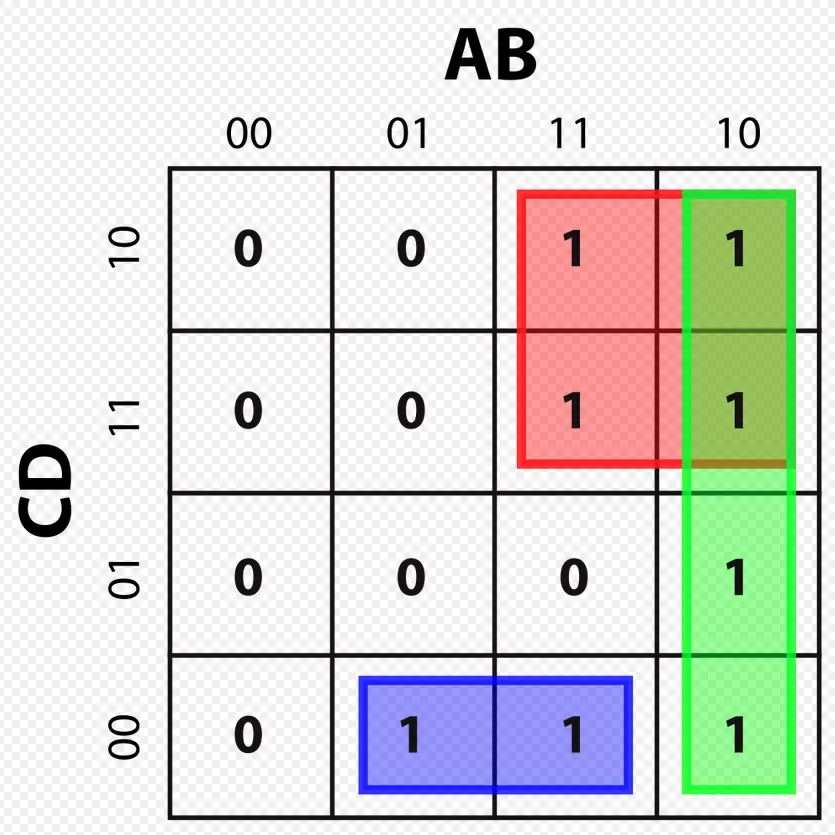

La mappa di Karnaugh è un diagramma che può essere usato per semplificare le espressioni booleane sfruttando la capacità del cervello umano di riconoscere pattern.

Essa consiste in una griglia di risultati della funzione. I risultati sono dati dai minterm determinati dal prodotto di letterali posti su una certa riga e colonna.

Le celle sono ordinate in codice Gray, quindi spostandosi in orizzontale e verticale di una cella, si cambia il valore di una sola variabile.

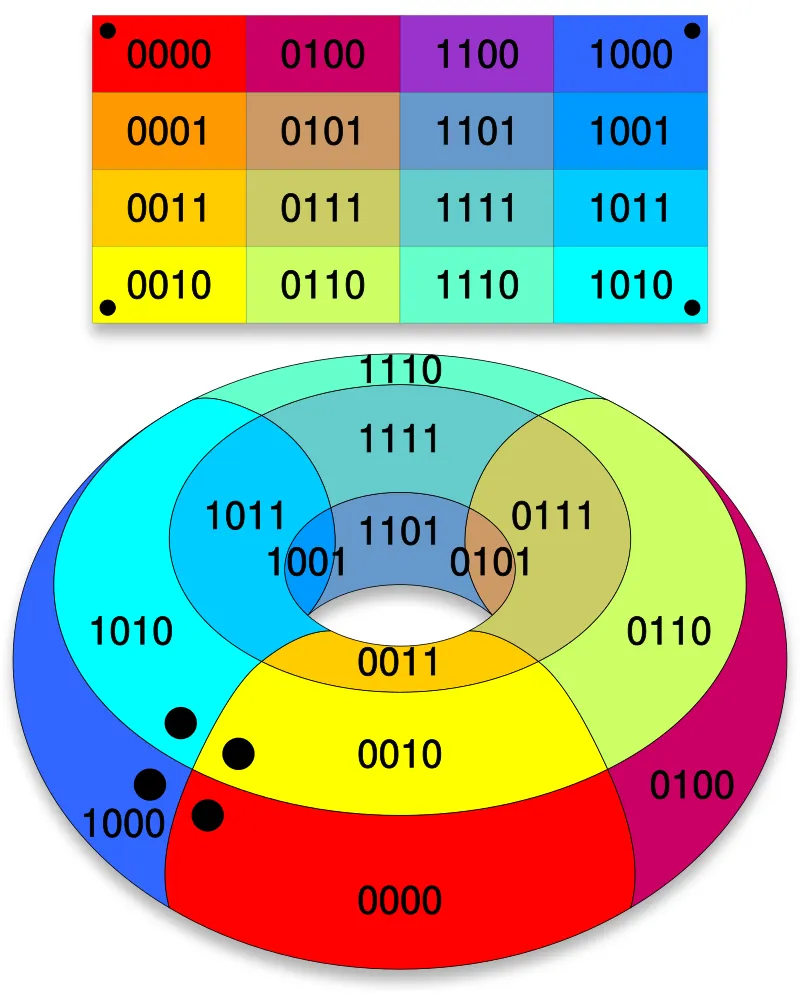

Inoltre, la mappa andrebbe considerata come un toroide, ovvero una superficie dove i lati del rettangolo sono collegati tra loro:

Come trovare gli implicanti con la mappa di Karnaugh

Lo scopo principale della mappa di Karnaugh è quello di trovare l’espressione più semplice possibile per rappresentare una certa funzione.

Per fare ciò bisogna trovare il minor numero possibile di implicanti che a loro volta usano il minor numero possibile di letterali.

Procedimento:

1. Si individuano tutti gli implicanti: si sceglie un $1$ nella mappa e si prova a muovere orizzontalmente o verticalmente verso altri minterm adiacenti. Si deve sempre ottenere un rettangolo/quadrato di $1$ il cui numero è una potenza di 2 (per esempio rettangoli 3x1 non sono validi).

   Man mano che ci si muove, si possono eliminare dal minterm tutte le variabili il cui valore dell’uscita rimane $1$ indipendentemente dal loro valore.

   Più grandi (graficamente) sono gli implicanti che si trovano, minore sarà il numero di variabili da cui essi dipendono.

2. Trovati tutti i possibili implicanti (rettangoli), si eliminano quelli non primi, ovvero quelli completamente racchiusi in un implicante più grande.

3. Tra gli implicanti primi rimasti, alcuni potrebbero essere ridondanti, ovvero gli $1$ che coprono sono già coperti da una combinazione di altri implicanti primi, quindi si possono scartare.

4. Gli implicanti essenziali sono quelli che coprono almeno un $1$ non coperto da nessun altro implicante primo. Vanno sempre inclusi nell’espressione finale.

L’espressione semplificata sarà data dalla somma di questi implicanti, quindi si otterrà una somma di prodotti.

Esempi: implicanti per una funzione di 3 variabili $a$, $b$ e $c$.

Note

Se si cambia la disposizione delle variabili (sempre rispettando il codice Gray), cambierà la disposizione degli $1$ ma gli implicanti primi rimangono gli stessi.
