Invertitori pseudo-nMOS e porte logiche NOR/NAND

Nell’invertitore pseudo-nMOS il transistore 𝑀L è sostituito con un pMOS con gate a massa.

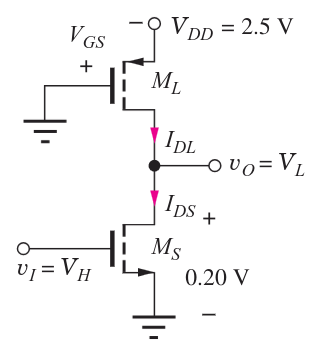

Circuito dell'invertitore pseudo-nMOS

Saturazione di velocità sugli invertitori

Section titled “Saturazione di velocità sugli invertitori”

Per il transistore di pull-up si ha il rischio di saturazione di velocità:

  • Per l’invertitore a carico saturo bisogna accorciare leggermente il canale di 𝑀L per compensare la perdita di corrente.
  • Per l’invertitore depletion mode non è necessario apportare modifiche, poiché 𝑉GS=0.
  • Per l’invertitore pseudo-nMOS la larghezza di 𝑀L deve essere leggermente aumentata per compensare.

Per realizzare gli operatori logici si usano transistori in serie e parallelo.

Quelli in serie conducono se e solo se entrambi sono accesi, realizzando una funzione AND. Quelli in parallelo conducono quando uno di essi è acceso, realizzando una funzione OR.

Per realizzare la NOR si usa un invertitore con due transistori di pull-down in parallelo.

Quando anche solo uno dei due è acceso, l’uscita diventa bassa. Quindi entrambi devono essere dimensionati in modo che ciascuno possa portare da solo l’uscita al livello basso. La corrente passante si dimezza quando entrambi sono accesi.

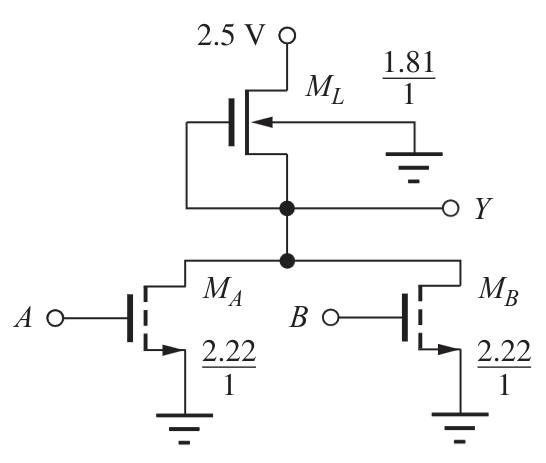

Circuito NOR

Analogamente, la NAND è formata da un invertitore con due transistori di pull-down in serie. Perché l’uscita diventi bassa è necessario che entrambi siano accesi.

Per compensare la maggiore resistenza equivalente dei transistori in serie, si progettano entrambi con il doppio della larghezza.

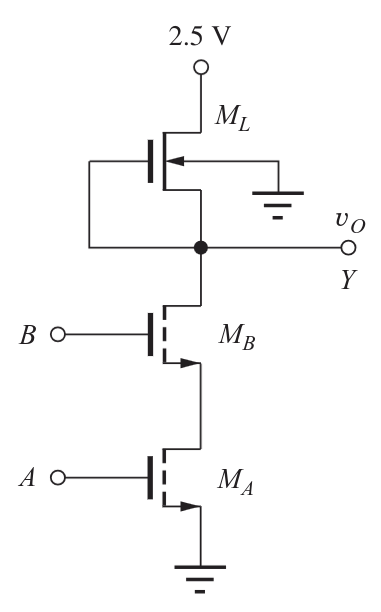

Circuito NAND

Definiamo:

  • Ritardo di propagazione: tempo che intercorre tra la transizione dell’ingresso e quella dell’uscita. Per transizione si intende il passaggio per il 50% tra 0 e 𝑉DD e viceversa.
  • Tempo di salita (rise) e discesa (fall): tempo che impiega l’uscita a passare dal 10% al 90% e viceversa.
