Capacità del transistore pMOS e logica CMOS

La struttura del transistore presenta diversi capacitori intrinseci:

  • tra gate e canale;
  • tra gate e source/drain (overlap);
  • nei diodi parassiti;
  • altre non linearità a seconda della zona di funzionamento;

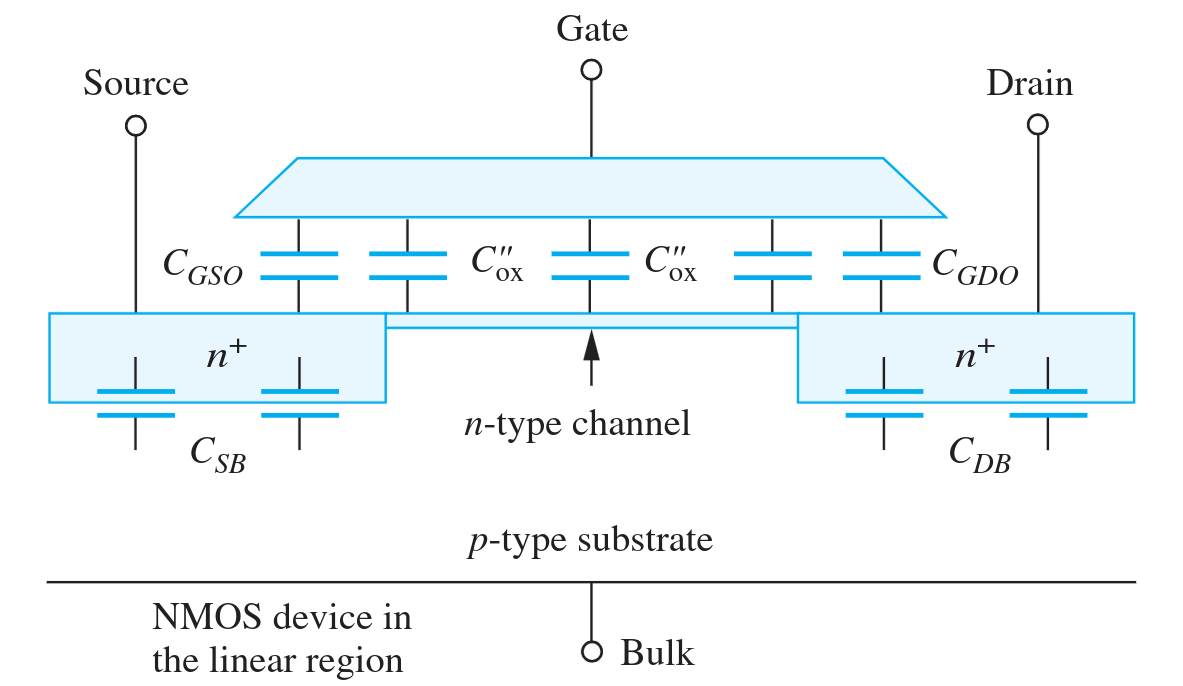

Capacità all'interno del transistore

La capacità si manifesta soprattutto nel transitorio. Negli invertitori, la capacità può essere modellata come un condensatore posto all’uscita 𝑉𝑂.

La logica nMOS presenta un problema di consumo statico.

  • Quando l’uscita è al livello alto, il pull-down è chiuso e non c’è consumo statico.
  • Quando è bassa, il pull-down fa passare corrente che viene ‘sprecata’.

Nella logica CMOS (complementary MOS), sia il pull-up pMOS sia il pull-down nMOS sono controllati dallo stesso segnale 𝑉𝐼. In questo modo non si hanno perdite statiche di corrente per alcuno stato logico.

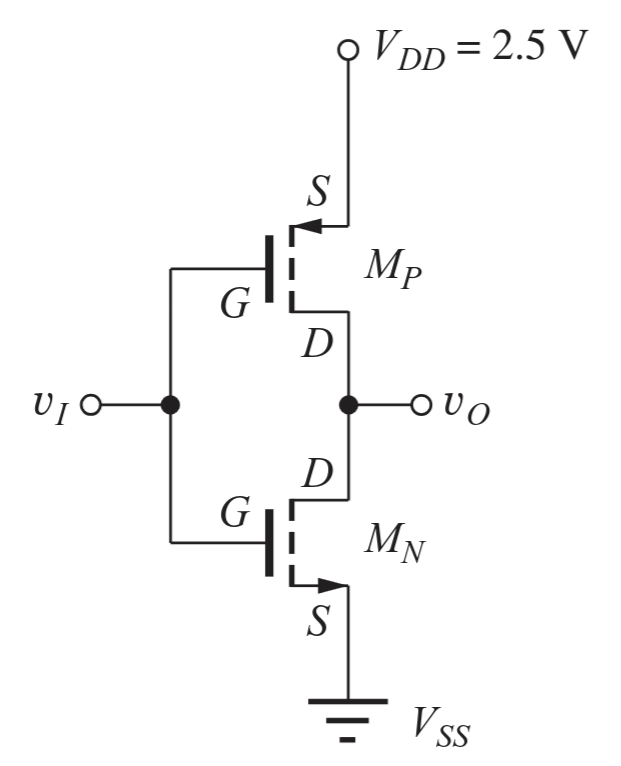

Circuito dell'invertitore CMOS

Lo 0 e 1 logici corrispondono alle tensioni di alimentazione, quindi i margini di rumore saranno grandi. Inoltre c’è una bassa impedenza in uscita, che aumenta l’immunità ai disturbi e un’alta impedenza in entrata che permette di concatenare molte più porte.
