Logica domino e flip-flop SR per circuiti

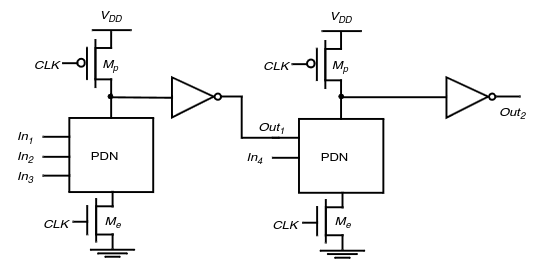

Logica domino

Due porte dinamiche non possono essere collegate in cascata, dato che ritardi nello scaricare la capacità e nella diffusione del clock possono generare malfunzionamenti nel circuito.

In particolare, quando la capacità a monte è carica (ogni mezzo ciclo di clock), il pull-down a valle è attivo e continua a scaricare la sua uscita. Il problema si può risolvere invertendo l’uscita a monte. In questo modo il pull-down a valle sarà spento di norma, impedendo di scaricare la sua uscita.

In questo modo, tuttavia, si possono realizzare solo funzioni logiche non invertenti (per fare una NAND bisogna accoppiare una AND con un invertitore).

Logica sequenziale

Finora abbiamo visto diversi modi per realizzare porte logiche, utili nella costruzione di reti combinatorie.

Ora dobbiamo anche trovare un modo di memorizzare valori (stato del sistema visto in reti logiche).

Un buffer (2 invertitori in serie) o un condensatore non possono essere usati perché entrambi si scaricano troppo velocemente.

Circuiti bistabili

Se chiudiamo ad anello un circuito con un buffer e se il valore all’ingresso rimane per un intervallo almeno pari al ritardo di propagazione, allora questo valore sarà mantenuto per almeno un altro ritardo e quindi indefinitamente finché gli inverter sono alimentati.

Un circuito di questo tipo è detto bistabile, dato che per qualsiasi ingresso esso ritorna ai valori di equilibrio ${𝑉}_{\text{DD}}$ o $0$.

Oscillatore

Se al posto di 2 inverter ne usassimo solo 1, il circuito non sarebbe più stabile, ma il suo valore tenderebbe ad oscillare tra 0 e 1.

Un circuito di questo tipo è detto oscillatore ed è utile per creare dei clock.

Elemento di memoria

Partendo dal circuito bistabile, vogliamo stabilire e modificare il valore memorizzato. Per fare ciò si può usare un inverter controllato.

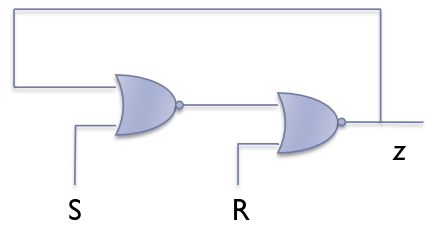

Le porte NOR o NAND invertono o impongono un valore, quindi soddisfano entrambi i nostri requisiti.

• per $𝑅=1$ l’uscita va a $0$;
• per $𝑆=1$ e $𝑅=0$ l’uscita va a $1$;
• quando $𝑆=𝑅=0$ il circuito funziona come memoria;

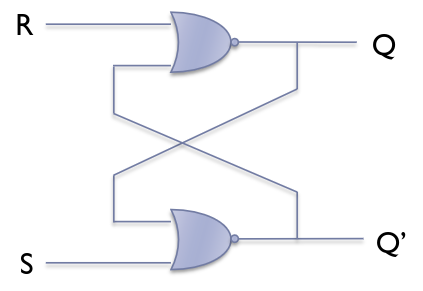

Incrociando i NOR, si ottiene il circuito del flip-flop SR:

Caution

Con $𝑆=𝑅=1$ entrambi gli outputs vanno a $0$, violando la relazione $𝑄=\overline{\stackrel{̅}{𝑄}}$. Questo è uno stato proibito. Quando poi $𝑆$ e $𝑅$ tornano a $0$ simultaneamente, il circuito entra in oscillazione e si stabilizza in uno stato imprevedibile (dipendente da minime differenze di ritardo tra i due NOR).

Il flip-flop di tipo D elimina il problema utilizzando un inverter tra $𝑆$ e $𝑅$.

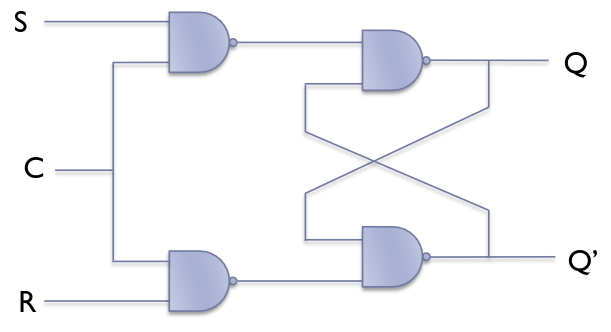

Flip-flop SR con clock

Un ingresso di clock ($𝐶$) controlla quando il flip-flop può cambiare stato. Il flip-flop è operativo solo quando $𝐶=1$.
