Macchine a stati, memorie e funzioni in VHDL
Macchine a stati in VHDL
Section titled “Macchine a stati in VHDL”Per realizzare una macchina a stati in VHDL, possiamo separare la parte sequenziale e quella combinatoria. In particolare, la prima sarà un registro a molti bit e la seconda verrà divisa in 2 parti, una per il calcolo dello stato futuro e l’altra per le uscite.
Derivatore
Section titled “Derivatore”Realizziamo il derivatore, nell’implementazione come macchina di Moore.
library ieee;
use ieee.std_logic_1164.all;
entity derivatore is
port (
s, clk, res : in std_logic;
y : out std_logic;
);
end;
architecture behavioral of derivatore is
-- Lo stato è un enum, in modo da non dover specificare subito la codifica.
-- Non è sempre supportato dai sintetizzatori. Una soluzione più portatile
-- sarebbe quella di usare costanti esplicite.
type stato is (a, b, c, d);
signal present_state, next_state : stato;
begin
-- Parte sequenziale del derivatore.
seq: process (res, clk) is
begin
-- Segnale di reset asincrono.
if res = '0' then
-- a è lo stato iniziale.
present_state <= a;
elsif rising_edge(clk) then
-- Al fronte del clock lo stato futuro diventa il presente.
present_state <= next_state;
end;
end;
futuro: process (present_state, s) is
begin
-- Nei processi si usa case.
case present_state is
when a =>
if s = '0' then
next_state <= a;
else
next_state <= b;
end;
when b =>
next_state <= c;
when c =>
if s = '0' then
next_state <= d;
else
next_state <= c;
end;
when d =>
next_state <= a;
-- Se ci fossero varianti rimanenti, si userebbe `when others =>`.
end;
end;
uscite: process (present_state) is
begin
y <= '0';
if present_state = b or present_state = d then
y <= '1';
end;
end;
end;present_state viene sintetizzato come un insieme di flip-flop perché in alcuni casi il processo combinatorio non gli assegna un valore.
Memorie
Section titled “Memorie”Quando si progetta un circuito si possono usare diversi tipi di memoria:
- ROM: read-only memory;
- RAM: random-access memory;
Normalmente la memoria non viene sintetizzata (verrebbe un circuito troppo grande). Si implementa manualmente o con specifici generatori automatici.
Può essere utile però esprimere delle memorie in VHDL per eseguire le simulazioni.
Una memoria ROM è semplicemente un array di valori indicizzato da un integer (indirizzo).
library ieee;
use ieee.std_logic_1164.all;
entity ROM is
port (
address : in integer range (0 to 15);
data : out std_logic_vector(7 downto 0);
);
end;
architecture dataflow of ROM is
type rom_array is array(0 to 15) of std_logic_vector(7 downto 0);
constant rom : rom_array := (
"01010101",
"10101010",
-- ...
"11111111",
"00110011",
);
begin
data <= rom(address) after 10ns;
end;Con una ROM si può implementare una tabella della verità. Di conseguenza qualsiasi circuito combinatorio può essere implementato come una ROM.
Creiamo una RAM asincrona, con i seguenti segnali:
- bus dati di tipo
inout; cs: chip select, per segnalare che la memoria può usare il bus dati;oe: output enable, per abilitare la lettura dalla RAM;we: write enable, per abilitare la scrittura sulla RAM;
library ieee;
use ieee.std_logic_1164.all;
entity RAM is
port (
address : in integer range (0 to 15);
data : inout std_logic_vector(7 downto 0);
cs, oe, we : in std_logic;
);
end;
architecture behavioral of RAM is
begin
process (address, cs, we, oe, data) is
type ram_array is array(0 to 15) of std_logic_vector(7 downto 0);
variable mem : ram_array;
begin
data <= (others => 'Z');
if cs = '0' then
if oe = '0' then
data <= mem(address);
elsif we = '0' then
mem(address) <= data;
end;
end;
end;
end;Bisogna fare attenzione a come viene pilotato l’ingresso dati, dato che esso sarà condiviso con altre periferiche.
Funzioni
Section titled “Funzioni”In VHDL una funzione è uno strumento che serve solo a modulare il codice.
I parametri sono solamente ingressi. È possibile ritornare un valore con la parola chiave return.
Gli statement vengono eseguiti sequenzialmente, come in un processo. A differenza dei processi, viene eseguita solo quando viene chiamata, non quando cambia il valore dei parametri in ingresso.
library ieee;
use ieee.std_logic_1164.all;
entity s is
port (
p1, q1 : in std_logic_vector(7 downto 0);
p2, q2 : in std_logic_vector(3 downto 0);
y1 : out std_logic_vector(7 downto 0);
y2 : out std_logic_vector(3 downto 0);
);
end;
architecture behavioral of s is
function add(a, b : in std_logic_vector) return std_logic_vector is
variable s : std_logic_vector(a'range);
variable carry : std_logic;
begin
carry := '0';
for i in a'range loop
s(i) := a(i) xor b(i) xor carry;
carry := (a(i) and b(i)) or (carry and a(i)) or (carry and b(i));
end;
return s;
end;
begin
y1 <= add(p1, q1);
y2 <= add(p2, q2);
end;Procedure
Section titled “Procedure”Le procedure sono simili alle funzioni, ma possono ritornare più di un valore.
I parametri possono essere di tipo in, out o inout.
procedure somma(
a, b : in std_logic_vector;
y : out std_logic_vector;
cout : out std_logic;
) is
variable carry : std_logic;
begin
carry := '0';
for i in a'range loop
y(i) := a(i) xor b(i) xor carry;
carry := (a(i) and b(i)) or (carry and a(i)) or (carry and b(i));
end;
cout := carry;
end;Uscite registrate

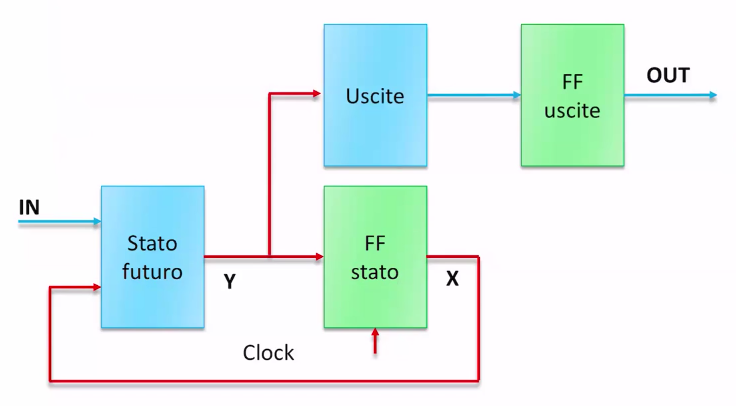

Section titled “Uscite registrate”Nelle macchine di Moore può essere utile fare in modo che le uscite del circuito corrispondano alle uscite di qualche flip-flop. In questo modo esse si aggiornano subito dopo il fronte del clock e non presentano glitch.
Per evitare ulteriori ritardi, è possibile calcolare il valore delle uscite a partire dallo stato futuro.
