Livello di collegamento: errori e protocolli MAC

Livello di collegamento

Al livello di collegamento i frame viaggiano tra host, detti nodi, attraverso link. Un percorso può contenere link di diversi tipi.

Al livello 2 i frame viaggiano solo tra host direttamente collegati da un canale. Ogni nodo è identificato da un indirizzo MAC.

Servizi offerti

• Controllo di flusso: la velocità di trasmissione è adattata alle possibilità di trasmettitore e ricevitore.
• Rilevamento di errori: dove la comunicazione è ritenuta poco affidabile, alcuni protocolli offrono funzionalità di controllo degli errori.
• Correzione di errori: il ricevitore è in grado di identificare e correggere errori sui bit senza richiedere ritrasmissioni.
• Half-duplex e full-duplex: in un collegamento half-duplex i nodi possono trasmettere e ricevere solo alternativamente, mentre in un collegamento full-duplex possono farlo contemporaneamente.

Rilevamento di errori

I bit EDC sono bit ridondanti utilizzati per rilevare e correggere gli errori. In generale, maggiore è la ridondanza, maggiore è la protezione.

Il meccanismo a parity bit introduce un solo bit in più che indica se il numero di bit a 1 nel messaggio è pari o dispari.

La ridondanza si può implementare nel seguente modo:

• messaggio: hello;
• ridondanza: hhh eee lll lll ooo;
• interleaving: hel loh ell ohe llo (protegge da errori su più segmenti);
• errori: hel loh exx xxx llo;
• de-interleaving: hhx eex lxl lxl oxo;
• scelta a maggioranza: hello;

Il cyclic redundancy check (CRC) è un algoritmo più efficiente per il rilevamento di errori.

• Considera i bit di dati come un numero binario $𝐷$.
• Sceglie un numero $𝐺$ di $𝑟+1$ bit, detto generatore, noto a priori al mittente e al ricevente.
• Si compone il CRC $𝑅$ scegliendo $𝑟$ bit in modo che il numero ottenuto concatenando $𝐷$ e $𝑅$ sia divisibile esattamente per $𝐺$.
• Se il ricevente divide per $𝐺$ il numero ottenuto concatenando $𝐷$ e $𝑅$ e il resto è diverso da 0, allora c’è un errore.

Tipi di collegamento

• punto-punto: il collegamento avviene esclusivamente tra due interfacce di rete;
• broadcast: il mezzo di trasmissione è condiviso e necessita di un algoritmo di coordinamento per accordarsi ed evitare conflitti sulle trasmissioni;

Protocollo MAC (Multiple Access Control)

Idealmente, quando un nodo trasmette su un link in grado di supportare $𝑅$ bit/s, vorremmo che lo facesse a velocità $𝑅$. Quando $𝑀$ nodi trasmettono, la velocità dovrebbe essere $\frac{𝑅}{𝑀}$ per ciascuno.

Il sistema di coordinazione deve essere completamente decentralizzato e non deve richiedere clock sincronizzati.

Nel tempo sono state sviluppate tre classi di algoritmi MAC:

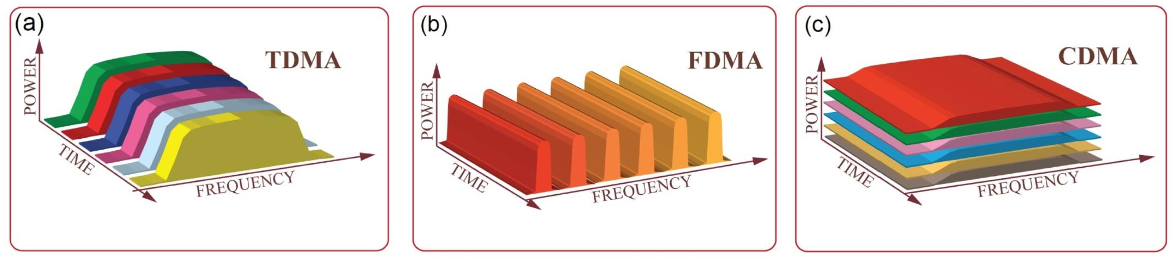

A ripartizione delle risorse del canale

Il canale è suddiviso in sotto-canali più piccoli e ogni nodo usa un sotto-canale in modo esclusivo.

• TDMA (time division multiple access): l’accesso al canale avviene in round di durata fissa;
• FDMA (frequency division multiple access): lo spettro del canale è suddiviso in sotto-bande e a ogni nodo viene assegnata una sotto-banda;
• CDMA (code division multiple access): ogni nodo ottiene un codice che cambia a una frequenza maggiore di quella con cui cambiano i bit;

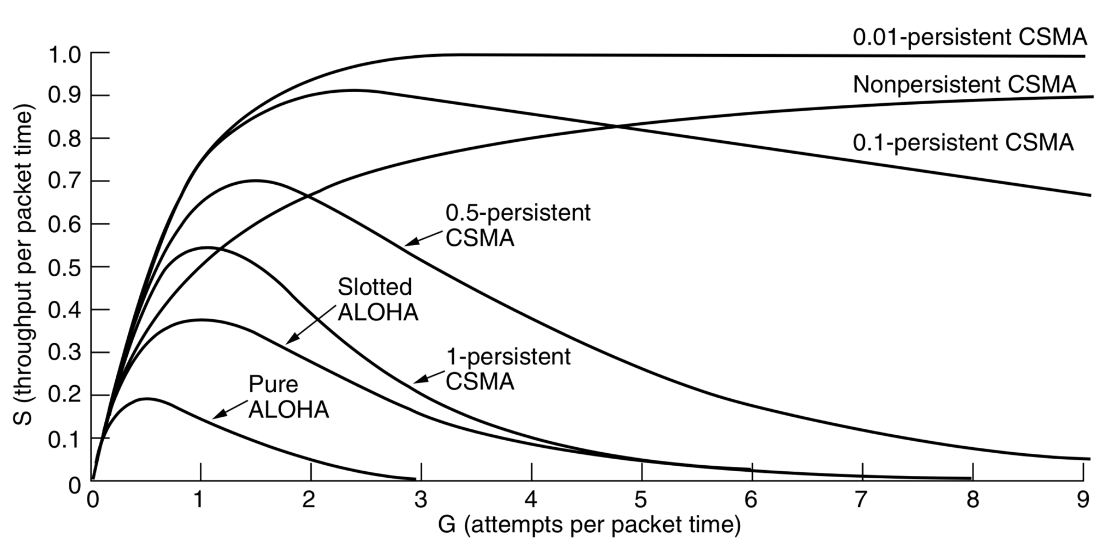

Ad accesso casuale

Il canale non viene suddiviso. Si cerca di minimizzare le collisioni.

Slotted ALOHA

Assunzioni:

• tutti i frame hanno la stessa lunghezza;
• il tempo è suddiviso in slot, ciascuno lungo quanto un pacchetto;
• i nodi sono sincronizzati e possono trasmettere solo all’inizio di uno slot;
• se due o più nodi trasmettono, tutti rilevano la collisione;

Quando un nodo ha qualcosa da inviare, lo invia nello slot immediatamente successivo. Se non ci sono collisioni la trasmissione ha successo, altrimenti il nodo ritrasmette il pacchetto con probabilità $𝑝$ in ogni slot fino al successo.

Nella versione non-slotted (senza sincronizzazione), la trasmissione avviene immediatamente, ma aumenta il rischio di collisioni e quindi diminuisce l’efficienza.

Carrier sense multiple access (CSMA)

I protocolli CSMA ascoltano il canale prima di inviare: se è vuoto si può trasmettere, altrimenti si aspetta.

Il tempo da aspettare dipende dalla versione del protocollo:

• $0$-persistente: un tempo casuale più lungo del tempo di trasmissione;
• $1$-persistente: il nodo invia il suo messaggio immediatamente dopo che l’altro ha finito;
• $𝑝$-persistente: il nodo attende che il canale si liberi, dopodiché trasmette il frame con probabilità $𝑝$;

Periodo di vulnerabilità

Periodo che passa da quando il nodo inizia a trasmettere a quando gli altri nodi rilevano che il canale è occupato.

A turni

I nodi accedono al canale a turno. La durata del turno può essere variabile a seconda delle necessità di trasmissione.
